密集型母线槽 现代建筑配电系统的核心载体

在现代高层建筑、大型厂房、数据中心以及商业综合体的配电系统中，密集型母线槽作为一种高效、可靠的输电设备，正逐渐取代传统的电缆桥架和普通母线槽，成为大电流传输领域的主流选择。本文将从密集型母线槽的定义、结构特点、性能优势以及应用场景等方面进行系统阐述。

一、什么是密集型母线槽？

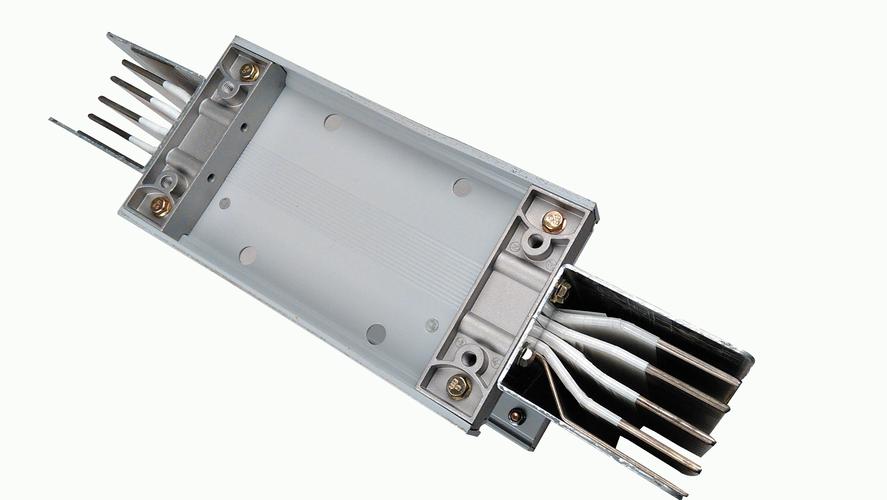

密集型母线槽，又称密集绝缘母线槽，是一种将铜排或铝排导体通过绝缘材料紧密叠压在一起，并封装于金属外壳内的封闭式输电装置。其核心特征在于“密集”——导体之间几乎没有空隙，依靠高性能绝缘薄膜（如聚酯亚胺、聚四氟乙烯等）实现层间绝缘，再通过整体挤压或装配形成紧凑结构。根据结构不同，密集型母线槽可分为空气型、密集型和浇注型等多种形式，其中密集型因载流量大、散热好、体积小而得名。

密集型母线槽的额定电流通常从250A到6300A不等，能够满足从中小型配电到超大型电力输送的各种需求。其防护等级可达IP54、IP65甚至IP68，适应不同环境条件。

二、密集型母线槽的结构与关键部件

1. 导电排：采用高导电率电解铜排（或铝排），表面可镀锡、镀银或镀锌处理，以降低接触电阻、防止氧化。
2. 绝缘层：每相导体之间缠绕多层绝缘薄膜，耐温等级通常为B级（130℃）、F级（155℃）或H级（180℃），具备优异的电气绝缘强度和耐热性。
3. 外壳：一般采用铝合金或钢制外壳，兼具机械保护、散热和接地功能。外壳表面经过防腐处理（如喷塑、阳极氧化），适用于室内外环境。
4. 连接器：母线槽段与段之间通过专用连接器实现快速拼接，连接器内部包含绝缘隔板、导电块和紧固螺栓，确保接头温升低、接触电阻小。
5. 插接箱：用于从母线槽主干线上引出分支电流，配备断路器或熔断器，可灵活增加或变更用电回路。

三、密集型母线槽的性能优势

1. 载流量大、体积小：由于导体紧密叠放，相同截面下比空气型母线槽载流量提高20%~30%，同时占用空间更小，便于在狭窄的竖井或吊顶内安装。
2. 短路强度高：密集结构使导体间电动力相互抵消，动热稳定性好，能承受较大的短路电流冲击（如100kA/1s）。
3. 散热性能优异：外壳与导体紧密接触，热量可直接传导至外壳表面散发，温升低，使用寿命长。
4. 安全可靠：全封闭结构防止灰尘和异物进入，人体接触不到带电部分，防护等级高。
5. 安装便捷、维护简单：标准化段节（通常为3m、6m）配合快速连接器，施工周期比电缆缩短50%以上。插接箱可即插即用，后期扩容无需断电。
6. 电气性能稳定：阻抗低、电压降小，适合长距离输电。

四、密集型母线槽的典型应用场景

• 高层建筑：作为竖向配电主干线，从变电所引至各楼层配电间。
• 工业厂房：为大功率设备（如注塑机、焊接机器人）提供电力，适应频繁移动和震动环境。
• 数据中心：为UPS、服务器机柜提供高可靠性、大电流的配电母线。
• 商业综合体：为照明、空调、电梯等负荷提供灵活分支。
• 轨道交通：用于车站、车辆段的配电系统。
• 新能源领域：如光伏逆变器、储能系统的直流侧连接。

五、选型与安装注意事项

在选择密集型母线槽时，需根据负载电流、短路容量、环境条件（温度、湿度、腐蚀性）、防护等级和安装方式（水平或垂直）确定规格。安装时应确保：

1. 母线槽的相序和接地标识清晰，连接螺栓力矩符合厂家要求。
2. 垂直安装时每层设置弹簧支架，补偿热胀冷缩。
3. 插接箱的断路器整定值不得超过母线槽额定电流。
4. 定期检查接头温升和绝缘电阻，确保安全运行。

六、

密集型母线槽以其紧凑结构、卓越电气性能和灵活扩展能力，成为现代配电系统中不可或缺的“大动脉”。随着智能建筑和工业4.0的发展，对母线槽的智能化监测（如温度、电流在线检测）需求日益增加，未来密集型母线槽将与智能配电管理系统深度融合，为各行业提供更安全、高效、绿色的电力传输解决方案。
