母线槽施工规范要点解析 确保电气安装质量与安全

母线槽作为现代建筑中输送电能的干线系统，因其载流量大、结构紧凑、安装便捷等优势，被广泛应用于高层建筑、工业厂房、数据中心等场所。母线槽的施工质量直接关系到整个供配电系统的安全稳定运行。本文将系统梳理母线槽施工中的关键规范要点，为工程技术人员提供参考。

一、施工前准备与材料检查

1. 技术资料审查：施工前应仔细审核设计图纸、产品说明书及技术文件，明确母线槽的型号、规格、走向、标高及连接方式。
2. 材料进场验收：母线槽及附件应有出厂合格证、3C认证及检测报告。检查外观是否变形、生锈，绝缘材料是否完好，导体表面是否光洁。测量绝缘电阻，每段母线槽绝缘电阻不得小于20MΩ。
3. 现场条件确认：预留孔洞、预埋件位置应准确，土建工程应具备安装条件。核对母线槽路径与其它管线无冲突。

二、支架与吊架安装规范

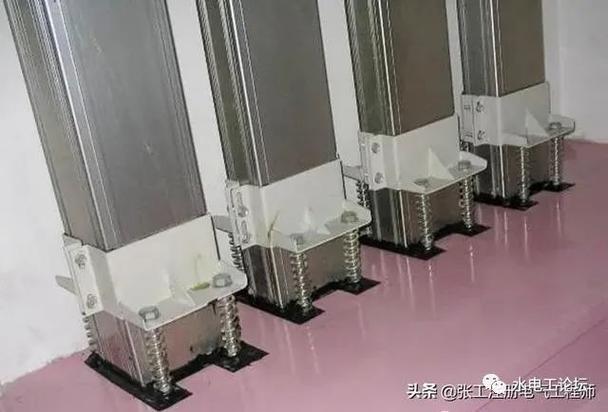

1. 支架选型与间距：根据母线槽重量和长度选择合适支架，直线段支架间距不宜大于2m，转弯处及接头两侧应增设支架。
2. 安装牢固性：支架应固定牢靠，焊接件应做防腐处理。吊架应垂直，受力均匀，避免母线槽产生扭曲应力。
3. 接地要求：金属支架及外壳必须与保护导体可靠连接，接地电阻符合设计要求。

三、母线槽本体安装要点

1. 分段吊装与拼接：母线槽应逐段吊装，严禁在地面拼接后整体起吊。拼接时接口应对齐，相序正确，导体连接面应清洁并涂导电膏。
2. 连接螺栓紧固：使用力矩扳手按厂家规定力矩紧固螺栓，确保接触电阻最小。紧固后应检查有无遗漏。
3. 直线度与垂直度：水平安装偏差每米不大于5mm，全长不大于10mm；垂直安装偏差每米不大于5mm，全长不大于15mm。
4. 伸缩节设置：当母线槽直线段长度超过40m时，应设置伸缩节，以补偿热胀冷缩。

四、防火与防护措施

1. 防火封堵：穿越楼板、防火墙时，应采用防火堵料严密封堵，防止火灾蔓延。
2. 防潮与防水：在潮湿场所或室外安装时，应采取防水措施，如加装防雨罩、密封胶等。
3. 防机械损伤：容易受机械损伤的部位应加装保护罩或警示标识。

五、接地与绝缘测试

1. 接地系统：母线槽外壳应全程连通并可靠接地，接地端子应明显标识。
2. 绝缘测试：安装完成后，应逐段进行绝缘电阻测试，使用1000V兆欧表，电阻值不得小于0.5MΩ。
3. 耐压试验：按规范进行工频耐压试验，试验电压为额定电压的2.5倍加1000V，持续1分钟无击穿。

六、送电前检查与验收

1. 全面检查：确认所有连接紧固、相序正确、绝缘良好、接地可靠。清理母线槽内部杂物。
2. 送电调试：先空载送电，检查有无异常发热、异响。然后逐步加载，测量各相电流和温度。
3. 资料归档：整理施工记录、测试报告、变更签证等资料，作为竣工验收依据。

母线槽施工是一项技术性强、精度要求高的工程。严格遵守施工规范，从材料检验、支架安装、本体拼接、防火封堵到测试验收，每一个环节都不可忽视。只有精细化施工，才能确保母线槽系统长期安全稳定运行，为建筑电气安全提供坚实保障。
